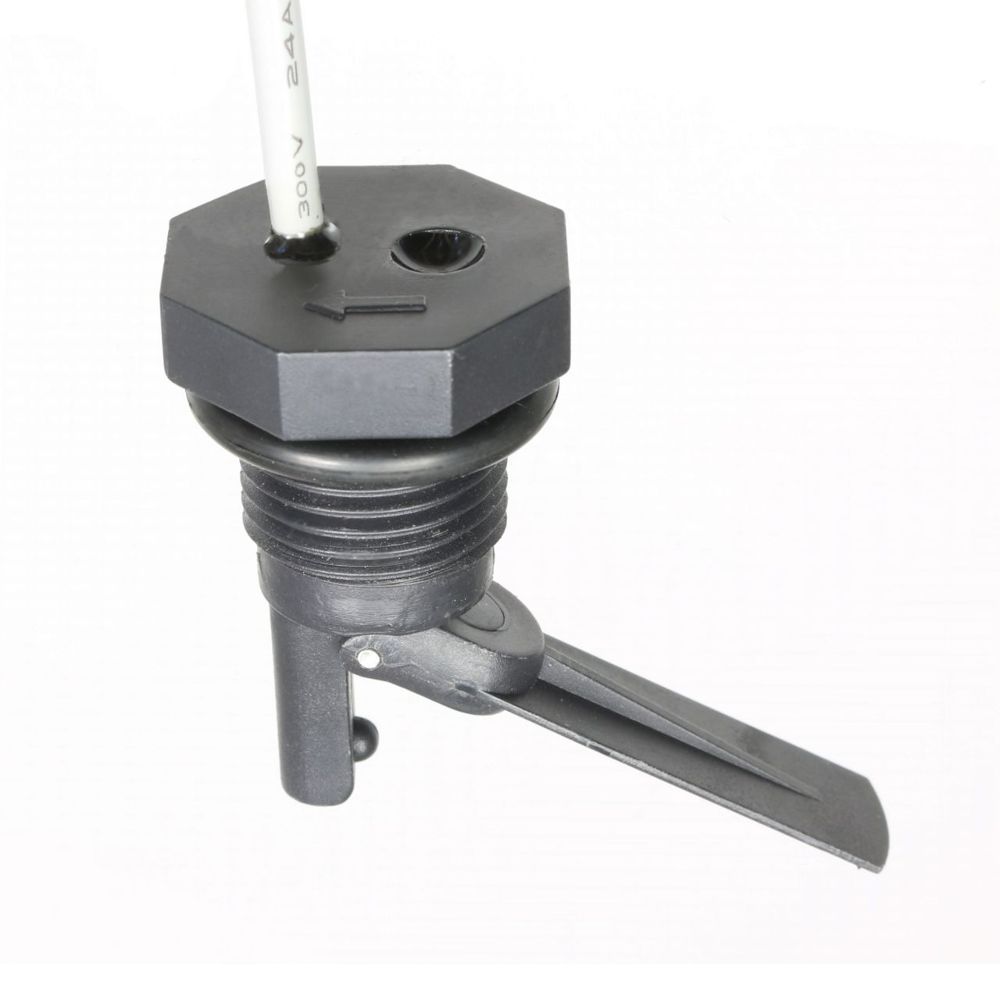

GT Flow Switch G1/2" Durchfluss-Schalter / Paddelschalter
41,96 €*
Sofort verfügbar, Lieferzeit: 3-5 Tage
Produktinformationen "GT Flow Switch G1/2" Durchfluss-Schalter / Paddelschalter"
GT Flow Switch G1/2" Durchfluss-Schalter / Paddelschalter
GTFS-1S - Strömungsschalter - REED Schalter
250V AC 1A / NO - G1/2" - PN10 - salzwassergeeignet

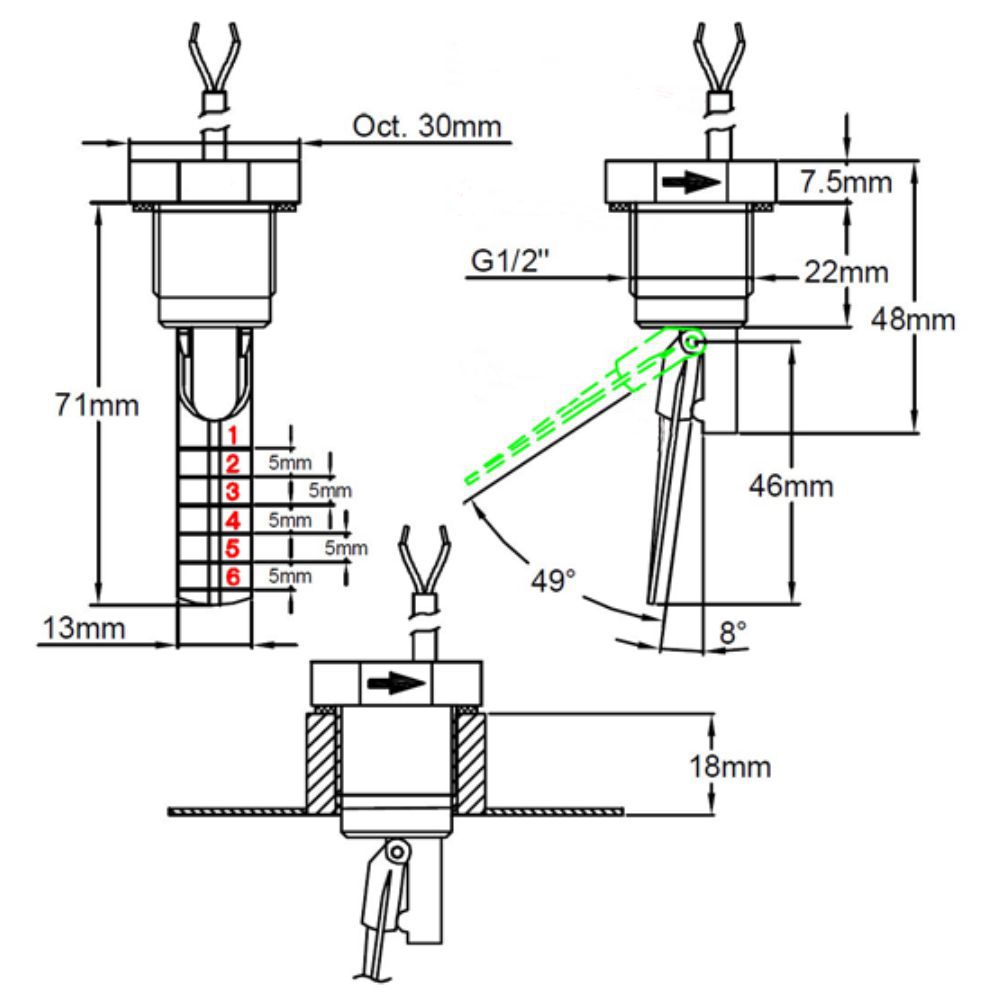

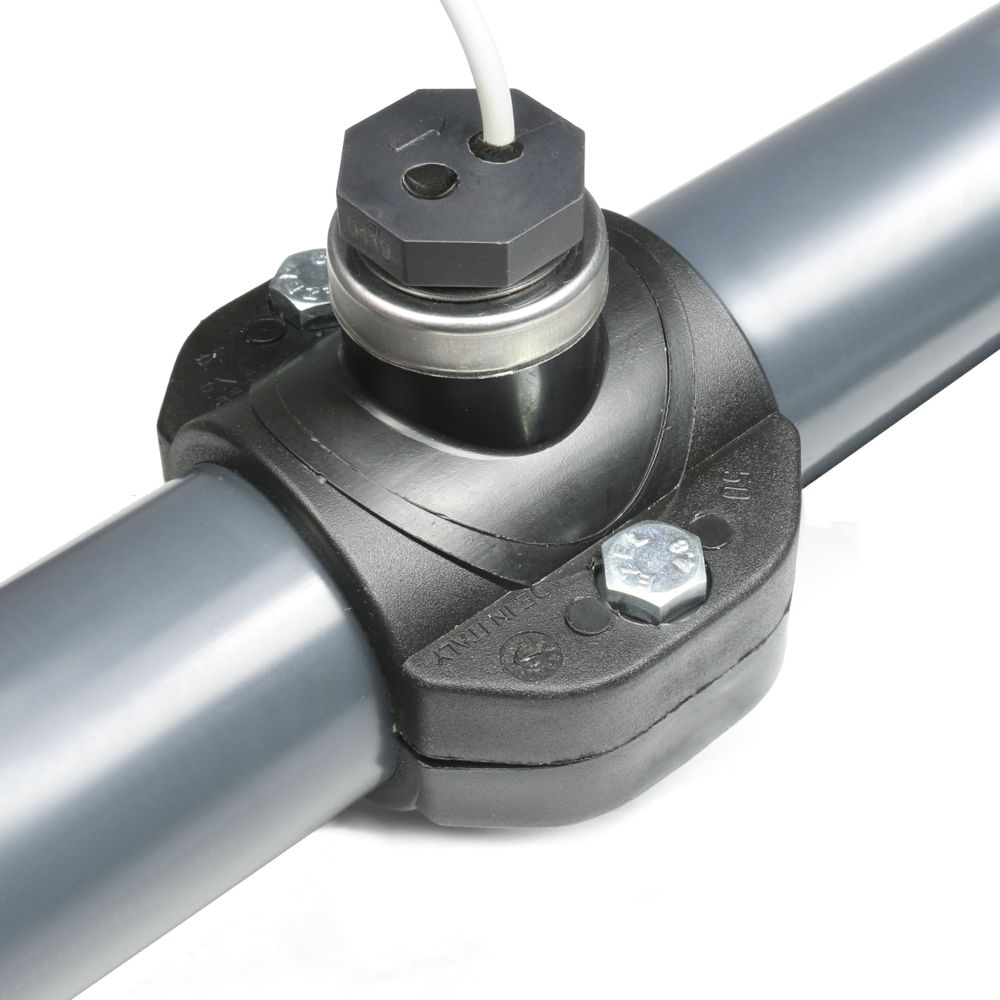

Strömungsschalter mit Reedkontakt zum vertikalen oder horizontalen (empfohlen) Einbau in Rohrleitungen. Durch Kürzen installierbar in Rohrweiten von 25 bis 63mm Durchmesser. Trifft die zu überwachende Strömung auf das Paddel, wird dieses ausgelenkt.
Dadurch ändert der Magnet seine Stellung und löst den Reedkontakt aus. Sobald der Durchuss unterbrochen wird, bewegt sich das Paddel durch die magnetische Rückstellfunktion wieder in seine Ausgangsstellung zurück und öffnet den Kontakt. Hohe Betriebssicherheit, da keine direkte Verbindung vom Medium zum Reed-Schalter besteht.
Der Schalter kann in korrosiven Medien, z.B. gechlortem / aufgesalztem Poolwasser betrieben werden. Das Medium darf jedoch keine magentischen Partikel enthalten und sollte möglichst niedrigviskos sein.
Das Gehäuse und auch das Schalterpaddel sind aus PP (Polypropylen) hergestellt und haben damit eine hervorragende chemische Beständigkeit. Die Welle des Schalterpaddels ist aus Titan gefertigt und bietet ebenfalls eine hohe chemische Beständigkeit, sowie eine hohe mechanische Belastbarkeit.

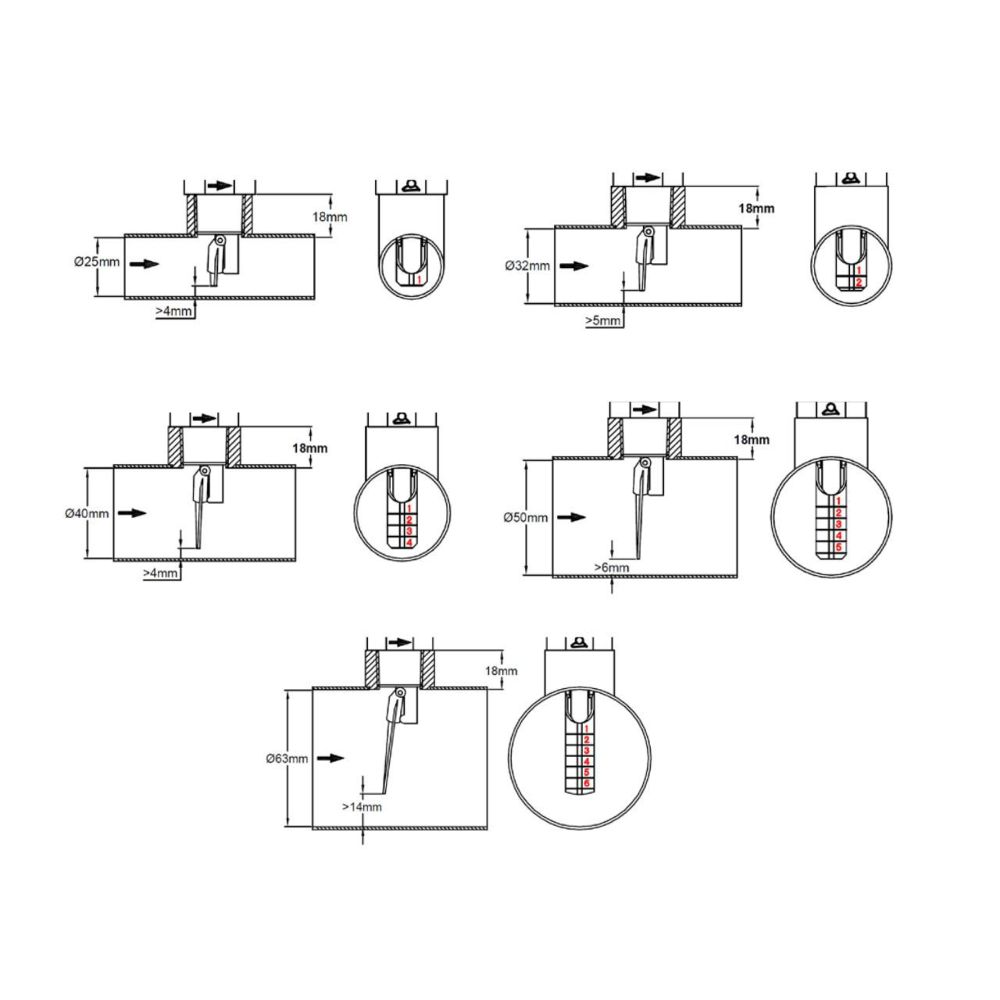

Schaltpunktbereich:
| Paddellänge | Rohrdurchmesser | |||||||||
| 25 | 32 | 40 | 50 | 63 | ||||||
| ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | ein (l/min) | aus (l/min) | |
| 1 | 26 | 6 | 38 | 15 | 79 | 30 | 127 | 58 | 172 | 108 |
| 2 | 28 | 11 | 63 | 18 | 83 | 37 | 143 | 73 | ||
| 3 | 20 | 7 | 49 | 10 | 63 | 27 | 105 | 53 | ||
| 4 | 19 | 7 | 57 | 22 | 93 | 47 | ||||
| 5 | 48 | 15 | 72 | 31 | ||||||
| 6 | 48 | 9 | 66 | 23 | ||||||
Technische Daten:
- Gewinde: G1/2"
- Nenndruck: PN10 (10 bar / 20°C)
- Mediumstemperatur: 5-80°C
- Umgebungstemperatur: 5-50°C
- Schaltstrom: max. 1A ohmsche Last
- Schaltspannung: max. 250V AC
- Schaltleistung: max. 70W
- Kontaktart: NO (NORMAL GEÖFFNET)
- Schutzart: IP65
- Toleranz: 30% (Schaltpunktbereich)
- Anschusskabel: 2m - AWG24, PVC
Materialien:
- Schaltergehäuse: PP
- Paddel: PP
- Paddelwelle: Titan
- Dichtung: EPDM
